Lorgaire Dealbhan InGaAs Àrd-astar LK-HHPD
- Bandwidth farsaing, astar àrd
- Freagairt àrd
- Air a thoirt a-steach do Bias-T
- Teachd a-steach àrd sùghaidh
- Air a seuladh gu hermetically, SMA Connector
- Sruth dorcha ìosal, co-mheas àrd comharra-gu-fuaim.
- Factor cruth beag.
bathar Tuairisgeul
Tha LK-HHPD na mhodal lorgaire àrd-astar a tha freagarrach airson tagraidhean didseatach agus analog, le photodiode PIN InGaAs a tha a’ còmhdach tonnan bho 1250 gu 1650 nm. Bidh e a’ tabhann leud-bann 12 GHz no 18 GHz agus a ’ruith air cumhachd + 5V. Tha am modal co-chòrdail ri fiber aon-mhodh 9 / 125μm àbhaisteach agus tha ceanglaiche SMA aige airson toradh RF le maids bacadh 50 ohm.
LK-HHPD a tha freagarrach airson tagraidhean ìre dàta àrd, tha e air a seuladh gu hermetically gus dìon an aghaidh factaran àrainneachd, a’ dèanamh cinnteach à earbsachd agus fad-beatha. Tha dealbhadh aotrom aige, le tomad nas lugha na 23 gram, a tha buannachdail airson tagraidhean so-ghiùlain no cuibhrichte le àite. Tha am modal air a dhearbhadh a rèir Riaghailt Cuingealachadh Stuthan Cunnartach (RoHS) 2.0, a’ sealltainn gu bheilear a’ cumail ri inbhean àrainneachd is sàbhailteachd.
Mion-chomharrachadh teicnigeach
| Ìre àbhaisteach & iomlan as àirde | ||||
|---|---|---|---|---|
| paramadair | Sym. | -seòrsa | Rangachadh | Aonad |
| Raon teòthachd stòraidh | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Raon teòthachd cùis obrachaidh | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | 5 | +4.75 gu +5.25 | V |
| Cumhachd cuir a-steach optigeach | pin | 0 | + 13 | dBm |
| Cumhachd optigeach a losgadh a-mach | PB | - | + 16 | dBm |
| Teòthachd soldering luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Feartan dealain / optigeach (TC = 22 ± 3 ℃ ) | ||||||
|---|---|---|---|---|---|---|
| paramadair | Sym | Suidheachadh deuchainn | Luachan paramadair | Aonad | ||
| Raon Wavelength | λ | - | 1000 gu 1650 | nm | ||
| Raon tricead | - | - | X - Còmhlan | Ku - Còmhlan | - | |
| Bandwidth comharran beag | f-3dB | TC = 22 ± 3 ℃ | 0.3 gu 12 | 0.8 gu 18 | GHz | |
| Uallach | Re | VR =+5V, pin = 10mW | λ = 1310 nm | ≥ 0.75 | ≥ 0.75 | A / W. |
| λ = 1550 nm | ≥ 0.7 | ≥ 0.7 | ||||
| Toradh VSWR | VSWR | - | ≤ 2 | ≤ 2.2 | - | |
| Amplitude Flatness | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | ||
| Cumhachd Optical sùghaidh | Ps | VR =+5 V, λ = 1550 nm AC Modulated |
13 | dBm | ||
| Cumhachd toraidh RF sùghaidh | P-mach | - | -10 | dBm | ||
| Dorcha gnàthach | Id | VR = 5 v | ≤ 10 | nA | ||
| Bacadh toraidh | RL | - | 50 | Ω | ||
● Curves Freagairt àbhaisteach
(Fig. 1 X - Freagairt Tricead Lorgaire Dealbhan Còmhlan)

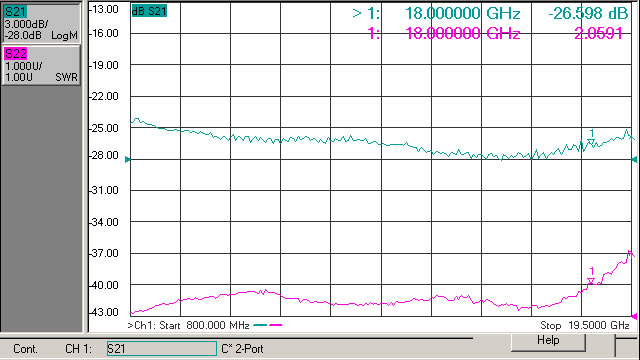

(Fig. 2 Ku - Freagairt Tricead Lorgaireadair Dealbhan Còmhlan)

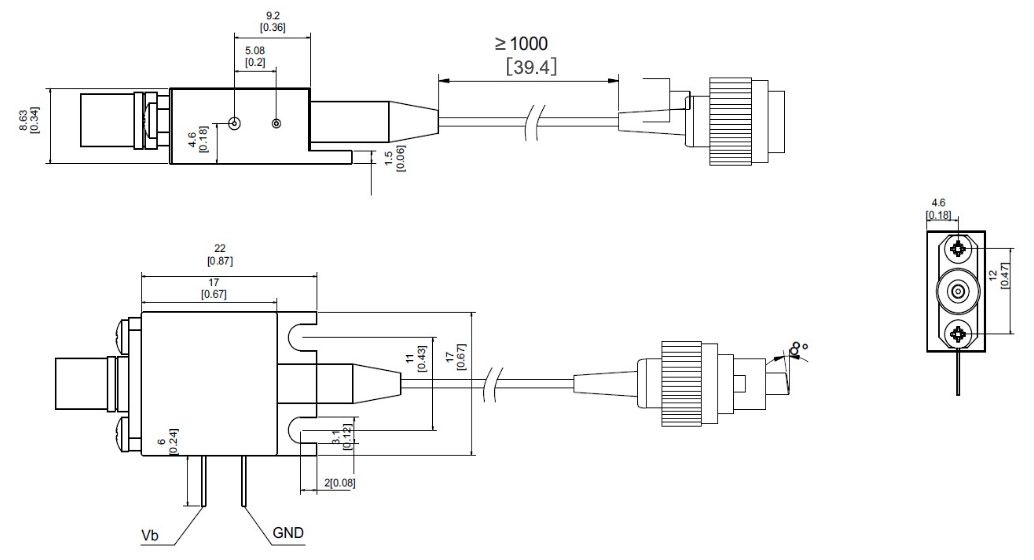

● Meud agus prìneachan (Aonad: òirleach)
Ceangal RF: SMA Connector
●Ag òrdachadh Fiosrachadh
Duilleag 1:
| Code | Analog Bandwidth |
| X | 0.3 ～ 12 GHz |
| Ku | 0.8 ～ 18 GHz |
Duilleag 2:
| Code | ceanglaiche an Type | thuirt |
| N | Gun ceanglaiche | Singilte modh 9 / 125 μm fiber pigtail |
| A | FC / APC |
● Ro-chùram
An radius cromadh snàithleach nach eil nas lugha na 20mm airson snàithleach a mhilleadh.
Dèan cinnteach gu bheil an taobh ceangail fiber glan mus ceangail thu e ri opto-circuit.
Tha feum air dìon iomchaidh ESD ann an stòradh, còmhdhail agus cleachdadh.
Faodar na photodetectors àbhaisteach againn uile a ghnàthachadh ann am modalan！
Tagraidhean
Conaltradh Optical-fiber
Làimhseachadh fiosrachaidh radar
Cogadh dealanach
Deuchainn agus Tomhas Comharran aig astar àrd
Tèarainteachd agus Faire
