Sreath LK-D-SS-06-T Loidhne dàil optigeach & simuladair optigeach
- Bandwidth gu 6.5GHz
- Raon mòr fiùghantach
- Iarrtas teòthachd farsaing
- Freagairt amplitude ìosal
- Dàil ùine gnàthaichte
bathar Tuairisgeul

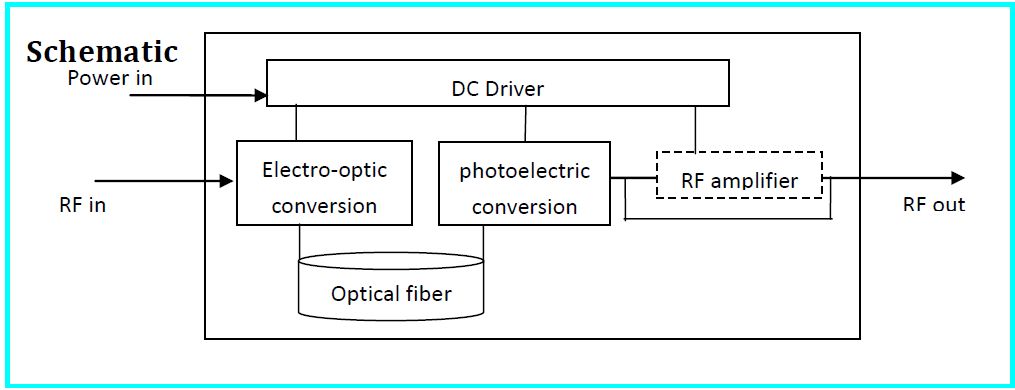

A’ cleachdadh teicneòlas ùr-nodha Microwave-photonic, tha loidhne dàil optigeach sreath LK-D-SS-06-T agus simuladair optigeach air an innleachadh gus coileanadh air leth a thoirt seachad ann an tagraidhean leithid deuchainn radar, giullachd chomharran, gnìomhachd sreath antenna mean air mhean, atharrais antenna, agus deuchainn fuaim ìre. Tha an siostam adhartach seo comasach air obrachadh thairis air an leud-bann P / L / S / C gu lèir le glè bheag de chall cuir a-steach, a’ dèanamh cinnteach à raon àrd fiùghantach agus aonaranachd electro-magnetic làidir. Bidh e cuideachd a’ toirt taic do chomharran gluasaid trì-fhillte a tha do-ruigsinneach, feart a tha ga chuir air leth ann an raon giollachd comharran optigeach agus microwave àrd-chruinneas.
Mion-chomharrachadh teicnigeach
Feartan Dealain / Optical
| paramadair | Luachan paramadair | Aonad | thuirt | ||
| Am Faoilteach uairean | àbhaisteach | Max | |||
| Raon na Frequency | 0.1 | - | 6.5 | GHz | |
| Amplitude Flatness | - | ± 2 | ± 2.5 | dB | |
| Dàil Ùine | 0.01 | - | 150 | us | gnàthaichte |
| Moill Cruinneas | -5‰ | - | +5‰ | - | |
| Insertion Call | 0 | 10 | 20 | dB | gnàthaichte |
| Cuir a-steach VSWR | - | 1.5 | 2 | - | |
| Toradh VSWR | - | 1.5 | 2 | - | |
| Impedance | - | 50 | - | Ω | |
| Cuir a-steach 1 dB Compression | - | + 10 | + 15 | dBm | |
| Co-mheas diùltadh comharran spùtach | 60 | - | - | dBc | |
| Figear fuaim | - | 40 | 50 | dB | 5us, 25 ℃ |
| Teòthachd obrachaidh | -55 | - | + 85 | ℃ | Faic Fiosrachadh Òrdachaidh |
| Teòthachd storage | -55 | - | + 85 | ℃ | |
| Dàil Co-cheangailte vs Teòthachd | - | - | 7 | ppm / ℃ | |
| Call cuir a-steach vs. Teòthachd | - | 3 | 6 | % / ℃ | |
Tuairisgeul ceangail & solar cumhachd
| pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| bholtaids | NC | GND | + 12V | NC |
| Rangachadh: | - | - | 0.15 | - |
| Max gnàthach | 1 |

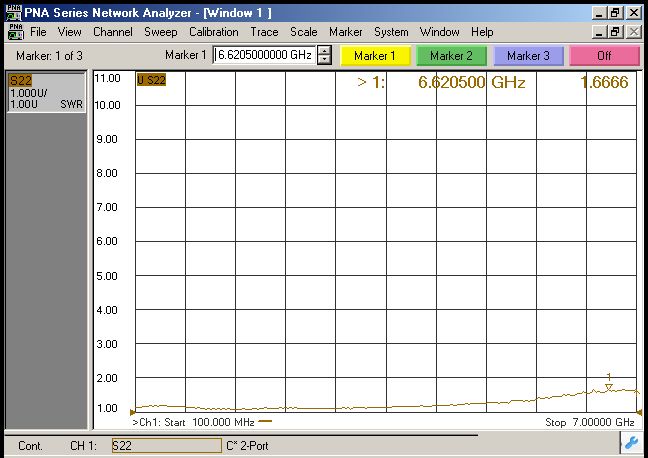

Curves freagairt àbhaisteach (25 ℃)
Meud agus prìneachan (Aonad: mm[òirleach])
Ceangal RF: SMA-K （Customized）
Ceangal DC: DE-9PS （Gnàthaichte）
| Seòrsa bathair | LK-D-SS-06-TG | thuirt | |||||
| Dàil ùine (sinn) | 8 | 20 | 35 | 50 | 60 | 80 | Coitcheann |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Seòrsa bathair | LK-D-SS-06-TP | thuirt | |||||
| Dàil ùine (sinn) | 8 | 35 | 60 | 80 | 110 | 150 | dùmhail |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Ag òrdachadh Fiosrachadh
| Seòrsa bathair | pasgain | Ìrean Càileachd | Teòthachd obrachaidh | Teòthachd storage |
| LK-D-SS-06-TGI | Coitcheann | Ìre gnìomhachais | -20 ℃ ～ 70 ℃ | -40 ℃ ～ 80 ℃ |
| LK-D-SS-06-TGM | Ìre meadhanach | -40 ℃ ～ 70 ℃ | -50 ℃ ～ 80 ℃ | |
| LK-D-SS-06-TGS | Sònraichte - ìre | -55 ℃ ～ 85 ℃ | -55 ℃ ～ 85 ℃ | |
| LK-D-SS-06-TPI | dùmhail | Ìre gnìomhachais | -20 ℃ ～ 70 ℃ | -40 ℃ ～ 80 ℃ |
| LK-D-SS-06-TPM | Ìre meadhanach | -40 ℃ ～ 70 ℃ | -50 ℃ ～ 80 ℃ | |
| LK-D-SS-06-TPS | Sònraichte - ìre | -55 ℃ ～ 85 ℃ | -55 ℃ ～ 85 ℃ |
Tagraidhean
Deuchainn radar / calibration
Giullachd nan comharran
Cogadh eileagtronaigeach
Antenna sreath mean air mhean
Samhlachadh antenna
