LK-HPPD-Ku Àrd-chumhachd InGaAs Photodetector Cothromach
- Bandwidth farsaing
- Air a thoirt a-steach do Bias-T
- DC Co-cheangailte
- Air a seuladh gu hermetically, SMA Connector
- Sruth dorcha ìosal, co-mheas àrd comharra-gu-fuaim.
- Factor cruth beag.
bathar Tuairisgeul
Tha an Photodetector Cothromach Àrd-astar (HPPD-Ku) na inneal optoelectronic mionaideach a tha air a dhealbhadh airson tagraidhean didseatach agus analog. Tha am modal seo a’ fighe a-steach photodiode PIN InGaAs le raon freagairt speactra bho 1250 gu 1650 nanometers, a’ toirt a-steach an electronics maidsidh riatanach gus dèanamh cinnteach à ionracas agus coileanadh chomharran.
Tha LK-HPPD-Ku comasach air leud-bann de 18 gigahertz a lìbhrigeadh, ga dhèanamh freagarrach airson tagraidhean tar-chuir dàta aig astar luath. Bidh e ag obair air solar cumhachd + 5-bholta, a rèir riatanasan cumhachd àbhaisteach airson seasmhachd agus èifeachdas. 。 Tha am modal co-chòrdail ri snàithleach optigeach aon-mhodh 9/125-micrometer, a’ dèanamh cinnteach à amalachadh fuaigheil leis a ’bhun-structar fiber a th’ ann mar-thà. Tha am port toraidh Radio Frequency (RF) air a uidheamachadh le ceanglaiche a tha co-chosmhail ri SMA, a tha co-chosmhail ri 50 ohms, a’ comasachadh gluasad chomharran as fheàrr agus a’ lughdachadh call chomharran.
Mion-chomharrachadh teicnigeach
| Ìre àbhaisteach & iomlan as àirde | ||||
|---|---|---|---|---|
| paramadair | Sym. | -seòrsa | Rangachadh | Aonad |
| Raon teòthachd stòraidh | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Raon teòthachd cùis obrachaidh | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 gu +9 | V |
| Cumhachd cuir a-steach optigeach | pin | + 10 | + 17 | dBm |
| Cumhachd optigeach a losgadh a-mach | PB | - | + 20 | dBm |
| Teòthachd soldering luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Feartan dealain / optigeach (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| paramadair | Sym | Suidheachadh deuchainn | Luachan paramadair | Aonad | |
| Raon Wavelength | λ | - | 1000 gu 1650 | nm | |
| Raon tricead | - | - | Ku - Còmhlan | - | |
| Bandwidth comharran beag | f-3dB | TC = 22 ± 3 ℃ | 0.8 gu 18 | GHz | |
| Uallach | Re | VR , P.in =1mW | λ = 1310 nm | ≥ 0.85 | A / W. |
| λ = 1550 nm | ≥ 0.8 | ||||
| Amplitude Flatness | A | TC =-45～+85 ℃ | ≤ ±1.5 | dB | |
| Cumhachd Optical sùghaidh | Ps | VR , λ = 1550 nm AC Modulated |
+ 17 | dBm | |
| Dorcha gnàthach | Id | VR | ≤ 10 | nA | |
| Cumhachd toraidh RF sùghaidh | P-mach | - | -10 | dBm | |
| Bacadh toraidh | RL | - | 50 | Ω | |

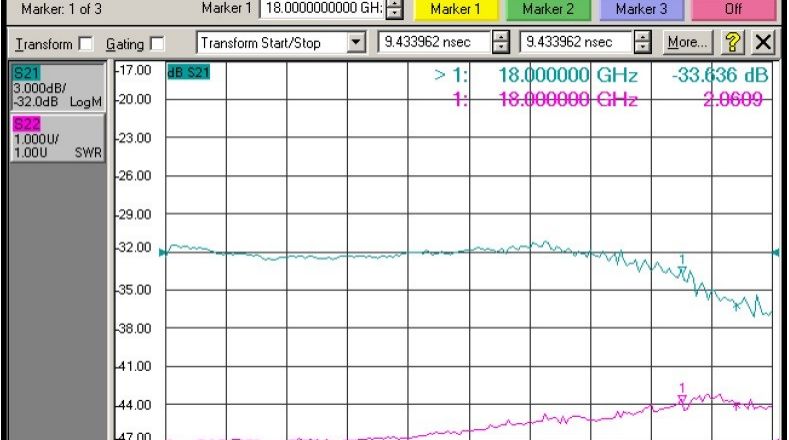

● Curves Freagairt àbhaisteach
(VR, λ = 1550nm, TC = 25 ºC, Pin = 0dBm)
（ Ku - Freagairt Tricead Photodetector Band）

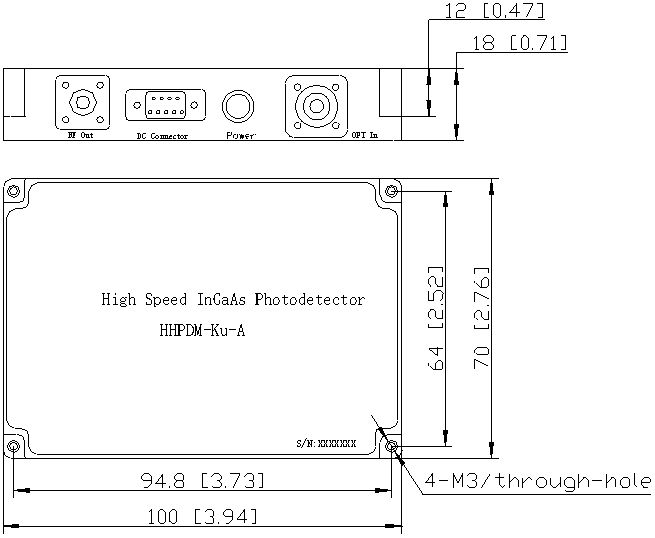

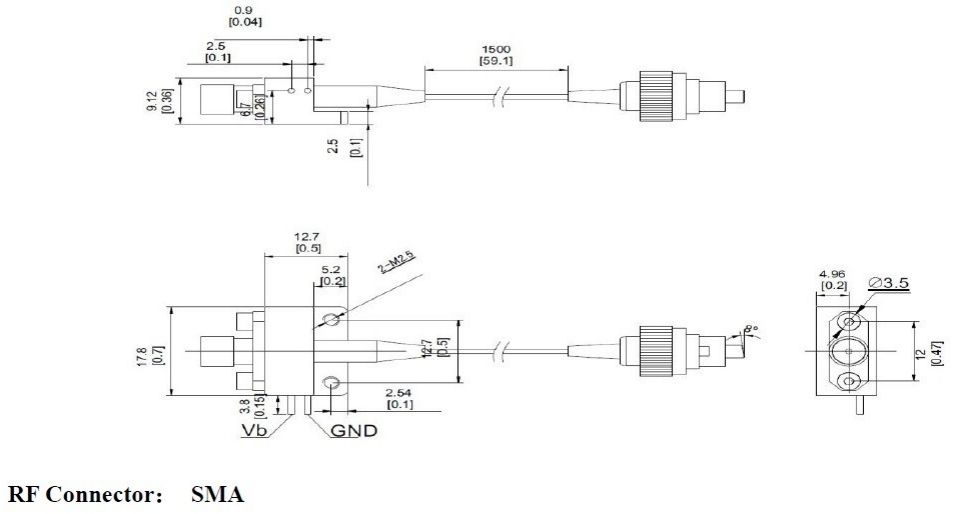

● Meud agus prìneachan (Aonad: mm[òirleach] )
●Ag òrdachadh Fiosrachadh
Duilleag 1:
| Code | Analog Bandwidth |
| KU | 0.8 ～ 18GHz |
Duilleag 2:
| Code | ceanglaiche an Type | thuirt |
| N | Gun ceanglaiche | Singilte modh 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
● Ro-chùram
An radius cromadh fiber nach eil nas lugha na 20 mm airson snàithleach a mhilleadh.
Dèan cinnteach gu bheil an taobh ceangail fiber glan mus ceangail thu e ri opto-circuit.
Tha feum air dìon iomchaidh ESD ann an stòradh, còmhdhail agus cleachdadh.
Faodar na photodetectors àbhaisteach againn uile a ghnàthachadh ann am modalan！
Tagraidhean
Conaltradh Optical-fiber
Làimhseachadh fiosrachaidh radar
Cogadh dealanach
Deuchainn agus Tomhas Comharran aig astar àrd
Tèarainteachd agus Faire
