Lorgaire dhealbhan LK-HSPD-Ku-CM InGaAs Àrd-astar
- Bandwidth farsaing, astar àrd
- Air a thoirt a-steach do Bias-T
- AC còmhla
- Air a seuladh gu hermetically, SMA Connector
- Sruth dorcha ìosal, co-mheas àrd comharra-gu-fuaim.
- Factor cruth beag.
bathar Tuairisgeul
Tha modal lorgaire àrd-astar LK-HSPD-Ku-CM na transceiver optoelectronic sòlaimte, air a dhealbhadh gu faiceallach gus frithealadh air gach cuid tagraidhean giullachd chomharran didseatach agus analog. Tha am modal seo uidheamaichte le photodiode PIN InGaAs, anns a bheil raon freagairt speactra bho 1250 gu 1650 nanometers, a’ toirt a-steach an electronics maidsidh riatanach a tha riatanach airson co-thaobhadh agus suidheachadh chomharran as fheàrr.
Tha LK-HSPD-Ku-CM comasach air leud-bann de 18 gigahertz a lìbhrigeadh, ga dhèanamh gu math freagarrach airson conaltradh dàta aig astar luath. Tha am modal air a stiùireadh le solar + 5-volt, a’ dèanamh cinnteach à obrachadh earbsach agus furasta amalachadh leis na siostaman cumhachd a th’ ann mar-thà. Bidh e a’ cumail ris na h-inbhean airson cuir a-steach snàithleach aon-mhodh 9/125-micrometer, a’ comasachadh co-chòrdalachd le bun-structar fibre optic stèidhichte. Tha an toradh Radio Frequency (RF) air a uidheamachadh le ceanglaiche a tha co-chosmhail ri SMA, a tha air a mhaidseadh gu faiceallach le bacadh gu 50 ohms gus dèanamh cinnteach à iomadachadh chomharran èifeachdach agus glè bheag de mheòrachadh.
Tha LK-HSPD-Ku-CM air a thogail le pròiseas seulachaidh hermetic, a bheir dìon làidir don àrainneachd agus a chuireas ri seasmhachd a’ mhodal an aghaidh taiseachd, duslach, agus stuthan truaillidh eile, agus mar sin a’ dèanamh cinnteach à seasmhachd agus coileanadh fad-ùine.
Mion-chomharrachadh teicnigeach
| Ìre àbhaisteach & iomlan as àirde | ||||
|---|---|---|---|---|
| paramadair | Sym. | -seòrsa | Rangachadh | Aonad |
| Raon teòthachd stòraidh | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Raon teòthachd cùis obrachaidh | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | 5 | -4.75 ～ +5.25 | V |
| Cumhachd cuir a-steach optigeach | pin | + 10 | + 13 | dBm |
| Cumhachd optigeach a losgadh a-mach | PB | - | + 16 | dBm |
| Teòthachd soldering luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Feartan dealain / optigeach (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| paramadair | Sym | Suidheachadh deuchainn | Luachan paramadair | Aonad | |
| Raon Wavelength | λ | - | 1000 ~ 1650 | nm | |
| Raon tricead | - | - | Ku-Còmhlan | - | |
| Bandwidth comharran beag | f-3dB | TC= 22 ± 3 ℃ | 0.1 ~ 18 | GHz | |
| Uallach | Re | VR, P.in=1mW | λ = 1310 nm | ≥ 0.75 | A / W. |
| λ = 1550 nm | ≥ 0.7 | ||||
| Amplitude Flatness | A | TC =-40～+85 ℃ | ≤ ±1.5 | dB | |
| Toradh VSWR | VSWR | - | ≤ 2.5 | - | |
| Bias Voltage | VR | - | +5 | V | |
| RF Connector | - | - | SMA | - | |
| Cumhachd Optical sùghaidh | Ps | VR, λ = 1550nm AC Modulated |
+ 13 | dBm | |
| Dorcha gnàthach | Id | VR | ≤ 10 | nA | |
| Cumhachd toraidh RF sùghaidh | Pout | - | -10 | dBm | |
| Bacadh toraidh | RL | - | 50 | Ω | |

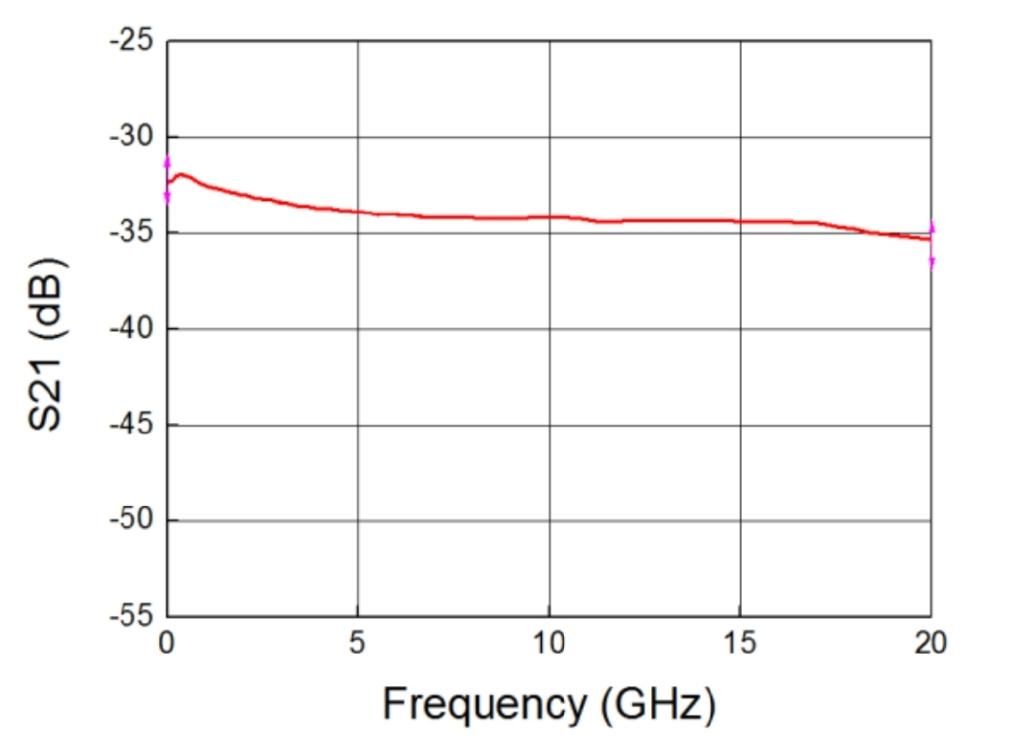

● Curves Freagairt àbhaisteach
(VR, λ = 1550nm, TC = 25 ºC, Pin = 0dBm)
(Fig. 1 Freagairt Tricead Photodetector Ku-Band)

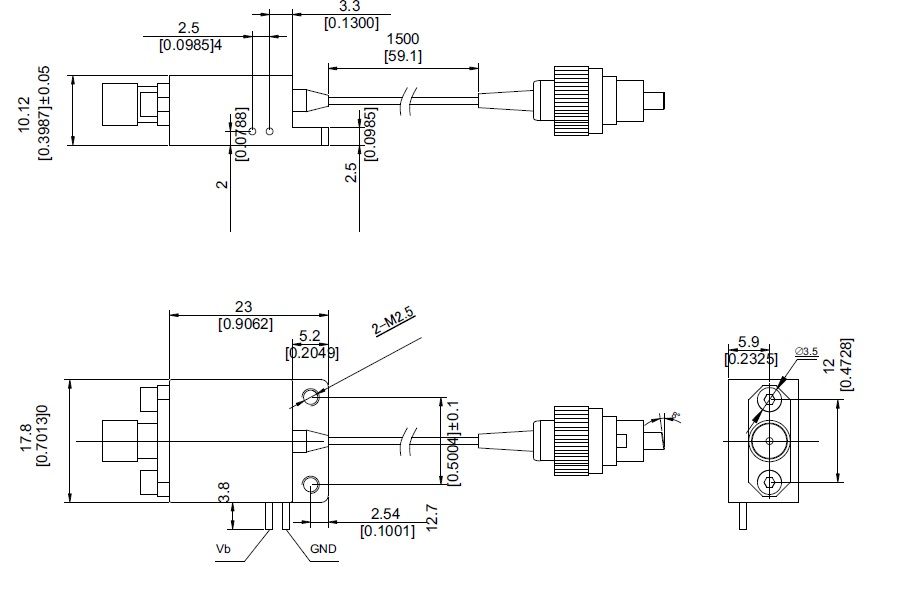

● Meud agus prìneachan (Aonad: mm [ òirleach] )
Ceangal RF: SMA
Nota: is e seo an t-ath 1.1, An coimeas ris an dreach a chaidh a chuir chun neach-ceannach air 14 Giblean, 2023, tha na tomhasan iomlan air atharrachadh ach a-mhàin an snàithleach earbaill.
● Fiosrachadh Òrdachaidh
Duilleag 1:
| Code | Analog Bandwidth |
| Ku | 0.1 ～ 18 GHz |
Duilleag 2:
| Code | thuirt |
| CM | gnàthaichte |
Duilleag 3:
| Code | ceanglaiche an Type | thuirt |
| N | Gun ceanglaiche | Singilte modh 9/125 μm freumhag pigtail |
| A | FC / APC | |
| P | FC/PC |
● Ro-chùram
An radius cromadh snàithleach nach eil nas lugha na 20mm airson snàithleach a mhilleadh.
Dèan cinnteach gu bheil an taobh ceangail fiber glan mus ceangail thu e ri opto-circuit.
Tha feum air dìon iomchaidh ESD ann an stòradh, còmhdhail agus cleachdadh.
Faodar na photodetectors àbhaisteach againn uile a ghnàthachadh ann am modalan！
Tagraidhean
Conaltradh Optical-fiber
Làimhseachadh fiosrachaidh radar
Cogadh dealanach
Deuchainn agus Tomhas Comharran aig astar àrd
Tèarainteachd agus Faire
