Lorgaire dhealbhan LK-SSPD Mini-High Speed InGaAs
- Bandwidth farsaing, astar àrd
- Freagairt àrd
- Air a thoirt a-steach do Bias-T
- Teachd a-steach àrd sùghaidh
- Air a seuladh gu hermetically, SMA Connector
- Sruth dorcha ìosal, co-mheas àrd comharra-gu-fuaim.
- Factor cruth beag.
bathar Tuairisgeul
Tha photodetector àrd-astar LK-SSPD air innleachadh gus gabhail ri tagraidhean didseatach agus analog. Tha am modal seo uidheamaichte le photodiode PIN InGaAs aig a bheil freagairt tonn-tonn bho 1000 gu 1650 nm, còmhla ris an electronics maidsidh riatanach.
Tha LK-SSPD comasach air leud-bann de 20 GHz a thabhann. Bidh e ag obair le solar cumhachd +5 V agus tha e co-chòrdail ris an fiber aon-mhodh àbhaisteach 9 / 125 μm airson cuir a-steach. Bidh an toradh RF a’ cleachdadh ceanglaiche a tha co-chosmhail ri SMP a tha co-chosmhail ri bacadh ri 50 ohms.
Tha LK-SSPD air a seuladh gu hermetically taobh a-staigh taigheadas teann agus tha cuideam nas lugha na 8 gram ann.
Mion-chomharrachadh teicnigeach
| Ìre àbhaisteach & iomlan as àirde | ||||
|---|---|---|---|---|
| paramadair | Sym. | -seòrsa | Rangachadh | Aonad |
| Raon teòthachd stòraidh | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Raon teòthachd cùis obrachaidh | TC | 25 | -40 ～ +85 | ℃ |
| Bias Voltage | VR | +5 | +5 gu +9 | V |
| Cumhachd cuir a-steach optigeach | pin | +3 | + 10 | dBm |
| Cumhachd optigeach a losgadh a-mach | PB | - | + 13 | dBm |
| Teòthachd soldering luaidhe | Tp | 280（10s） | 330（10s） | ℃ |
| Feartan dealain / optigeach (TC = 22 ± 3 ℃ ) | |||||
|---|---|---|---|---|---|
| paramadair | Sym | Suidheachadh deuchainn | Luachan paramadair | Aonad | |
| Raon Wavelength | λ | - | 1000 gu 1650 | nm | |
| Raon tricead | - | - | Ku + Còmhlan | - | |
| Bandwidth comharran beag | f-3dB | TC = 22 ± 3 ℃ | 0.3 gu 20 | GHz | |
| Uallach | Re | VR= + 5V, P.in =1mW | λ = 1310 nm | ≥ 0.9 | A / W. |
| λ = 1550 nm | ≥ 0.85 | ||||
| Amplitude Flatness | A | TC =-45～+85 ℃ | ≤ ±2 | dB | |
| Cumhachd Optical sùghaidh | Ps | VR= 5v, λ = 1550 nm AC Modulated |
+ 17 | dBm | |
| Dorcha gnàthach | Id | VR=+5v | ≤ 10 | nA | |
| Cumhachd toraidh RF sùghaidh | P-mach | - | -10 | dBm | |
| Bacadh toraidh | RL | - | 50 | Ω | |

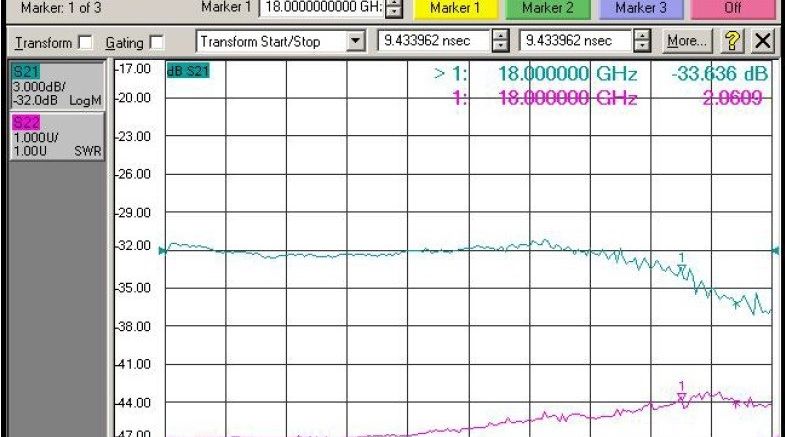

Curves Freagairt àbhaisteach
Meud agus prìneachan (Aonad: mm[òirleach] )
Ceangal RF: SMP
Ag òrdachadh Fiosrachadh
Duilleag 1:
| Code | Analog Bandwidth |
| KU | 0.3 ～ 20GHz |
Duilleag 2:
| Code | ceanglaiche an Type | thuirt |
| N | Gun ceanglaiche | Singilte modh 9 / 125 μm fiber pigtail |
| A | FC / APC | |
| P | FC / PC |
Ro-chùram
An radius cromadh fiber nach eil nas lugha na 20 mm airson snàithleach a mhilleadh.
Dèan cinnteach gu bheil an taobh ceangail fiber glan mus ceangail thu e ri opto-circuit.
Tha feum air dìon iomchaidh ESD ann an stòradh, còmhdhail agus cleachdadh.
Faodar na photodetectors àbhaisteach againn uile a ghnàthachadh ann am modalan！
Tagraidhean
Conaltradh Optical-fiber
Làimhseachadh fiosrachaidh radar
Cogadh dealanach
Deuchainn agus Tomhas Comharran aig astar àrd
Tèarainteachd agus Faire
