Modal laser DFB microwave LK-NY13D 1310nm
- Raon àrd-dinimigeach
- Bandwidth 18 GHz
- Sruth stairsneach ìosal
- Cumhachd toraidh àrd
- Pasgan dealan-dè 7pin le ceanglaiche SMA
- Teòthachd cùis obrachaidh: -40 gu 70 ℃
- Earbsachd leasaichte
bathar Tuairisgeul
Is e modal LK-NY13D leusair DFB a tha air a mhodaladh gu dìreach, a’ tabhann coileanadh nas fheàrr airson siostaman conaltraidh sreathach fibre optic le riatanasan leud-bann farsaing. Tha lasers LK-NY13D nan roghainn nas fheàrr na siostaman càball coaxial airson a bhith a’ sgaoileadh comharran àrd-tricead leithid 12 GHz no 18 GHz.
Bidh na leusairean sin a’ neartachadh earbsachd lìonraidhean conaltraidh microwave le bhith a’ dèanamh cinnteach gu bheil an comharra RF air a ghluasad anns a chruth dhùthchasach. Mar thoradh air na buadhan sin, bidh leusairean LK-NY13D a’ cur gu mòr ri càileachd chomharran thar speactram farsaing de thagraidhean, a’ toirt a-steach siostaman antenna iomallach, telemetry, cuairteachadh comharran tìm agus iomraidh, a bharrachd air tagraidhean loidhne tomhais is dàil.
Bidh lasers LK-NY13D a’ tighinn le co-phàirtean aonaichte leithid aonaranachd optigeach, inneal-fuarachaidh thermoelectric (TEC), thermistor, chip laser diode, agus monitor photodiode, agus iad uile air an seuladh ann am pasgan dealan-dè 7-pin gus dèanamh cinnteach à dìon hermetic.
Mion-chomharrachadh teicnigeach
| Ìrean iomlan as àirde | ||||
|---|---|---|---|---|
| paramadair | samhla | Uairean. | Max. | Aonad |
| Laser diode air adhart sruth | If | - | 120 | mA |
| Bholtadh cùil diode laser | V | - | 1 | V |
| Cumhachd aghaidh | Pf | - | 20 | dBm |
| Bholtaids cùl PD | V | - | 15 | V |
| sruth air adhart (PD) | Im | - | 2 | mA |
| Teòthachd Operation | To | -40 | + 70 | ° C |
| Teòthachd storage | Ts | -55 | + 85 | ° C |
| Taiseachd coimeasach a stòradh | Sr | - | 85 | % |
| Sònrachadh optigeach is dealain (Tc = 25 ° C) | |||||||
|---|---|---|---|---|---|---|---|
| paramadair | samhla | Suidheachadh deuchainn | Am Faoilteach uairean | -seòrsa | Max | aonadan | Nota |
| Wavelength | λ | IF = MiseOP, T = TOP | - | 1310 | - | nm | |
| Frequency | - | Roghainn X | 0.1 | - | 12 | GHz | - |
| Ku roghainn | 1 | - | 18 | ||||
| Cumhachd toraidh optigeach | P | IF=Iop | - | 10 | - | mW | 1 |
| Tràth-shruth | Ith | λ=1310nm | - | - | 10 | mA | - |
| Gnìomh gnàthach | Iop | λ=1310nm | - | 55 | 100 | mA | - |
| Volt obrachadh | Vop | λ=1310nm | - | 1.5 | 2.5 | V | - |
| Èifeachdas leathad | SE | - | 0.2 | - | - | W / A. | - |
| Co-mheas suirghe taobh-modh | SMSR | λ=1310nm, miF=Iop | 30 | - | - | dB | - |
| Fuaim dian càirdeas | RIN | - | - | - | -130 | dB / Hz | - |
| Bandwidth (-3dB, I = 60mA) | S21 | Roghainn X | - | 12 | - | GHz | - |
| Ku roghainn | - | 18 | - | ||||
| Call tilleadh (VSWR) | VSWR | Roghainn X | - | - | 2 | dB | - |
| Ku roghainn | - | - | 2.2 | ||||
| Cuir a-steach 1 dB Compression | - | - | 15 | - | - | dBm | - |
| Cur an-aghaidh teirmeastat | Rth | @ 25 ℃ | - | 10 | - | Còm | - |
| TEC an-dràsta | It | - | - | - | 1.2 | A | 2 |
| bholtaids TEC | Vt | - | - | 2.5 | V | 2 | |
| Comas (PD) | Ct | - | - | 20 | pF | - | |
| A’ cumail sùil air sruth | Im | - | 0.10 | - | 2.0 | mA | - |
| Sruth dorcha (PD) | Id | - | - | 50 | nA | - | |
Notaichean: Bidh a h-uile sgiob laser a’ tighinn bho wafers a chaidh a dhearbhadh le bhith a’ cleachdadh tòrr innealan riochdachail a dh’ fheumas toradh iomchaidh fhaighinn airson losgadh a-steach.
1. Teòthachd laser air a shuidheachadh 25 ℃, sruth claonadh aig 55mA
2. Teòthachd cùis obrachaidh -40 ~ 70 ℃
● Dàta àbhaisteach
(λ=1310nm, TC = 25 ℃)

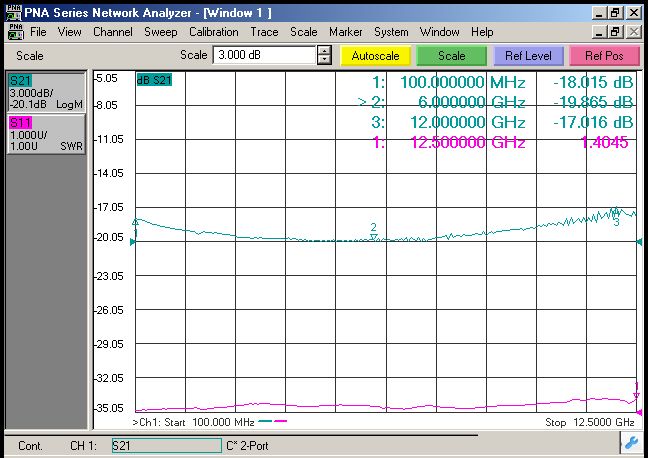

(Fig. 1 X- Dàta Band S11 agus S22)
(Fig. 2 Ku- Dàta Band S11 agus S22)

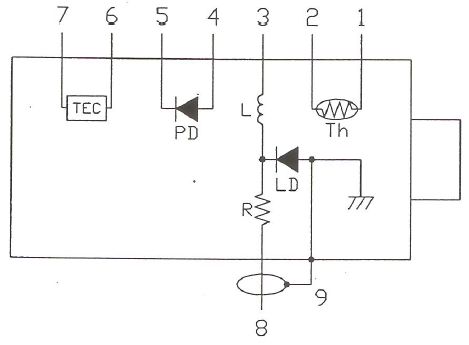

● Sgeama dealain
| Stiùir # | Dleastanas |
| 1 | Teirmmeadair |
| 2 | Teirmmeadair |
| 3 | LD-(Bias) |
| 4 | PD+ |
| 5 | PD- |
| 6 | Nas fhuaire+ |
| 7 | Nas fhuaire - |
| 8 | LD-(RF) |
| 9 | Làrach |

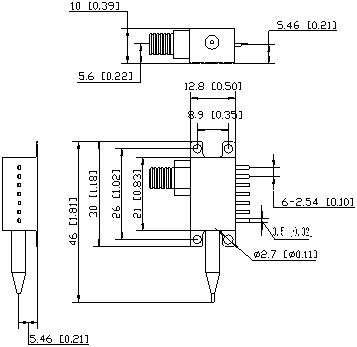

● Dealbhan geàrr-chunntas (Aonad: mm[òirleach])
Ceangal RF: SMA
● Fiosrachadh Òrdachaidh
Duilleag 1:
| Code | Wavelength àbhaisteach |
| 13 | Pasgan dealan-dè 1310nm 7PIN |
Duilleag 2:
| Code | Analog Bandwidth |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ～ 18 GHz |
Duilleag 3:
| Code | ceanglaiche an Type | thuirt |
| A | FC / APC | Modh singilte 9/125 μm fiber pigtail, 0.9mm, fad 1m |
| S | SC / APC | |
| N | Gun ceanglaiche |
● Ro-chùram
An radius cromadh fiber nach eil nas lugha na 20 mm airson snàithleach a mhilleadh.
Dèan cinnteach gu bheil an taobh ceangail fiber glan mus ceangail thu e ri opto-circuit.
Tha feum air dìon iomchaidh ESD ann an stòradh, còmhdhail agus cleachdadh.
Tagraidhean
Conaltradh dàta àrd-astar
Antenna a' toirt air falbh
Lìonraidhean ceallach agus PCS
Analog RF ceanglaichean tar-chuir
Conaltradh Armailteach
Tracadh, Telemetry, agus Smachd
Siostaman telemetry
