LK-NY13T UWB Transmitter air a mhodaladh gu dìreach
- Laser DFB air atharrachadh gu dìreach aig astar àrd
- Còmhlan ultra-leathann (nas fheàrr na 18GHz)
- Smachd cumhachd optigeach fèin-ghluasadach
- Teòthachd cùis obrachaidh: （-40 ℃ ～ 70 ℃）
- Raon àrd-dinimigeach
- Cumhachd toraidh àrd
- Fuaim Dìth Coibhneil Ìosal (RIN)
bathar Tuairisgeul
Tha LK-NY13T Transmitter air innleachadh le sreath de cho-phàirtean adhartach, a’ toirt a-steach leusair fios air ais air a chuairteachadh gu dìreach (DFB) aig astar àrd, fo-shiostam smachd cumhachd optigeach fèin-ghluasadach, fo-shiostam riaghlaidh teothachd fèin-ghluasadach, fo-shiostam tionndaidh seasmhachd bholtachd, agus fo-shiostam comharra sgrùdaidh is inbhe.
Bidh an inneal-sgaoilidh sùbailte sùbailte seo ag obair aig tonn-tonn de 1310nm agus tha leud-bann atharrachaidh ann a tha nas àirde na 18GHz, a’ dèanamh cinnteach à comasan tar-chuir dàta aig astar luath. Bidh e a’ lìbhrigeadh cumhachd toraidh suas ri 10mW, air a chomharrachadh le fuaim dlùth ìosal (RIN), a tha a’ cur ri seasmhachd tonn toraidh sàr-mhath.
Tha ailtireachd solar cumhachd an LK-NY13T Transmitter air a dhealbhadh airson aon chuir a-steach bholtachd dearbhach, a’ dèanamh cinnteach à obrachadh seasmhach thar raon bholtachd farsaing bho +7V gu +36V. A bharrachd air an sin, tha an inneal-sgaoilidh uidheamaichte le feart comharra inbhe a tha a ’dearbhadh àbhaisteachd an dà chuid an solar cumhachd agus an toradh cumhachd optigeach, a’ toirt fios air ais obrachaidh fìor-ùine do luchd-cleachdaidh.
Mion-chomharrachadh teicnigeach
Ìrean iomlan as àirde
| paramadair | samhla | Uairean. | Taidhp. | Max. | Aonad |
| Teòthachd storage | TSTG | -55 | + 25 | + 85 | ℃ |
| Teòthachd Operation | TC | -40 | + 25 | + 70 | ℃ |
| Cumhachd cuir a-steach RF1 | Pin | - | + 10 | + 20 | dBm |
| bholtaids | Vin | +7 | + 12 | + 36 | V |
(1) Modh obrach tonn leantainneach (CW).
Sònrachadh optigeach is dealain (TC = 22 ± 3 ℃)
| paramadair | samhla | staid | Uairean. | Taidhp. | Max. | Aonad |
| Wavelength | λ | - | - | 1310 | - | nm |
| Tricead (3dB) | f3dB | Còmhlan X. | 0.1 | - | 12 | GHz |
| Ku còmhlan | 1 | - | 18 | |||
| Cumhachd toraidh solais | P | - | 5 | 10 | - | mW |
| Fuaim dian càirdeas | ròin | - | - | - | -155 | dBc / Hz |
| Call tilleadh (VSWR) | VSWR | Còmhlan X. | - | - | 2 | - |
| Ku còmhlan | - | - | 2.2 | |||
| Cuir a-steach 1 dB Compression | - | - | + 13 | + 15 | - | dBm |
Solar cumhachd (TC = 22 ± 3 ℃)
| paramadair | Uairean. | Taidhp. | Max. | Aonad |
| bholtaids | +7 | + 12 | + 36 | V |
| -dràsta(2) | 0.07 | 0.1 | 1 | A |
(2) Suidheachadh deuchainn: Vin = + 12V.
● Curve Freagairt àbhaisteach
Figear 1 LK-NY13T-X Transmitter Curve Freagairt àbhaisteach
Figear 2 LK-NY13T-Ku Transmitter Lùb Freagairt àbhaisteach
● Spectrogram àbhaisteach
Figear 3 Spectrogram àbhaisteach Transmitter LK-NY13T
● Aonad Tomhas: mm[òirlich]

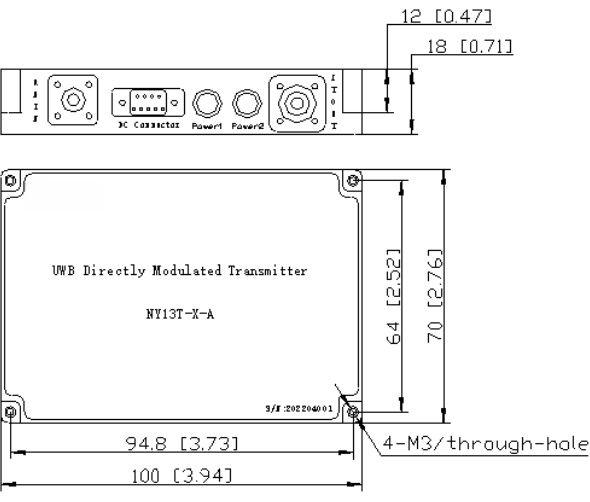

Figear 4 Meud Transmitter LK-NY13T
Ceangal RF: SMA
Ceangal cumhachd: J30J-9-ZKP
● Pin Of Cumhachd Solarachaidh
| paramadair | Tuairisgeul | ||||||||
| pin | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| bholtaids | Vin | NC | GND | NC | |||||
● Òrdugh Fiosrachadh
Duilleag 1:
| samhla | Tuairisgeul |
| X | 0.1 ～ 12 GHz |
| Ku | 1 ~ 18 GHz |
Duilleag 2
| samhla | ceanglaiche an Type | Tuairisgeul |
| N | gnàthaichte | gnàthaichte |
| A | FC / APC | Coitcheann 9/125μm SM freumhag |
| P | FC / PC | Coitcheann 9/125μm SM freumhag |
Tagraidhean
Antenna; Radar
Siostam frith-tomhais dealanach
Analog RF ceanglaichean tar-chuir
Conaltradh bann-leathann gun uèir
Stèisean ionad conaltraidh gluasadach
