Sreath LK-D-SS-18-T Loidhne dàil optigeach & simuladair optigeach
- Bandwidth gu 18GHz
- Raon mòr fiùghantach
- Iarrtas teòthachd farsaing
- Freagairt amplitude ìosal
- Dàil ùine gnàthaichte
bathar Tuairisgeul
A ’faighinn buannachd bho theicneòlas ùr-nodha Microwave-Photonics, tha loidhne dàil optigeach sreath LK-D-SS-18-T agus simuladair optigeach a’ tabhann coileanadh gun choimeas ann an speactram de thagraidhean, a ’toirt a-steach deuchainn radar, giullachd chomharran, obrachaidhean antenna sreath mean air mhean, antenna. atharrais, agus mion-sgrùdadh fuaim ìre. Tha an siostam adhartach seo air a dhealbhadh gus obrachadh gu sgiobalta thairis air na bannan tricead S / C / X / Ku gu lèir, air a chomharrachadh le glè bheag de chall cuir a-steach, raon farsaing fiùghantach, iomallachd electromagnetic làidir, agus an comas làimhseachadh comharran gluasaid trì-shoilleir do-fhaicsinneach.
Mion-chomharrachadh teicnigeach
Feartan Dealain / Optical
| paramadair | Luachan paramadair | Aonad | thuirt | ||
| Am Faoilteach uairean | àbhaisteach | Max | |||
| Raon na Frequency | 2 | - | 18 | GHz | |
| Amplitude Flatness | - | ± 2 | ± 2.5 | dB | |
| Dàil Ùine | 0.01 | - | 150 | us | gnàthaichte |
| Moill Cruinneas | -5‰ | - | +5‰ | - | |
| Insertion Call | 0 | 20 | 30 | dB | gnàthaichte |
| Cuir a-steach VSWR | - | 1.8 | 2.2 | - | |
| Toradh VSWR | - | 1.8 | 2.2 | - | |
| Impedance | - | 50 | - | Ω | |
| Cuir a-steach 1 dB Compression | - | + 13 | + 17 | dBm | |
| Co-mheas diùltadh comharran spùtach | 60 | - | - | dBc | |
| Figear fuaim | - | 50 | 60 | dB | 5us, 25 ℃ |
| Teòthachd obrachaidh | -55 | - | + 85 | ℃ | Faic Fiosrachadh Òrdachaidh |
| Teòthachd storage | -55 | - | + 85 | ℃ | |
| Dàil Co-cheangailte vs Teòthachd | - | - | 7 | ppm / ℃ | |
| Call cuir a-steach vs. Teòthachd | - | 2 | 4 | % / ℃ | |
Tuairisgeul ceangail & solar cumhachd
| pin | 1, 2 | 3, 4, 5 | 6, 7 | 8, 9 |
| bholtaids | NC | GND | + 12V | NC |
| Rangachadh: | - | - | 0.3 | - |
| Max gnàthach | 1 |

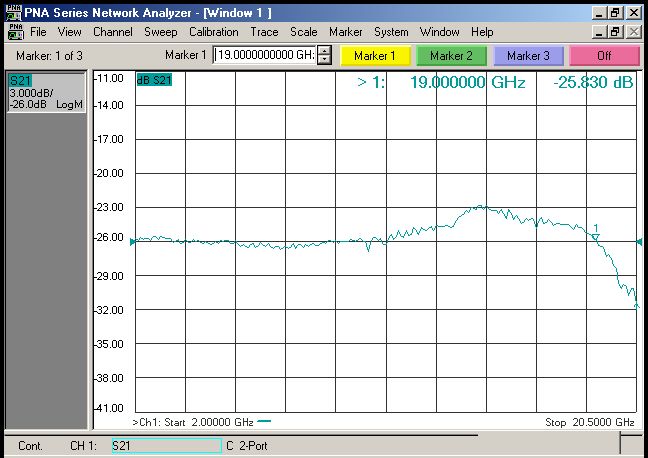

Curves freagairt àbhaisteach (25 ℃)
Meud agus prìneachan (Aonad: mm [inch])
Ceangal RF: SMA-K （Customized）
Ceangal DC: DE-9PS （Gnàthaichte）
| Seòrsa bathair | LK-D-SS-18-TG | thuirt | |||||
| Dàil ùine (sinn) | 8 | 20 | 35 | 50 | 60 | 80 | Coitcheann |
| X（mm） | 37 | 50 | 65 | 80 | 90 | 110 | |
| Seòrsa bathair | LK-D-SS-18-TP | thuirt | |||||
| Dàil ùine (sinn) | 8 | 35 | 60 | 80 | 110 | 150 | dùmhail |
| X（mm） | 20 | 45 | 55 | 65 | 78 | 95 | |
Ag òrdachadh Fiosrachadh
| Seòrsa bathair | pasgain | Ìrean Càileachd | Teòthachd obrachaidh | Teòthachd storage |
| LK-D-SS-18-TGI | Coitcheann | Ìre gnìomhachais | -20 ℃ ～ 70 ℃ | -40 ℃ ～ 80 ℃ |
| LK-D-SS-18-TGM | Ìre meadhanach | -40 ℃ ～ 70 ℃ | -50 ℃ ～ 80 ℃ | |
| LK-D-SS-18-TGS | Sònraichte - ìre | -55 ℃ ～ 85 ℃ | -55 ℃ ～ 85 ℃ | |
| LK-D-SS-18-TPI | dùmhail | Ìre gnìomhachais | -20 ℃ ～ 70 ℃ | -40 ℃ ～ 80 ℃ |
| LK-D-SS-18-TPM | Ìre meadhanach | -40 ℃ ～ 70 ℃ | -50 ℃ ～ 80 ℃ | |
| LK-D-SS-18-TPS | Sònraichte - ìre | -55 ℃ ～ 85 ℃ | -55 ℃ ～ 85 ℃ |
Tagraidhean
Deuchainn radar / calibration
Giullachd nan comharran
Cogadh eileagtronaigeach
Sreath antenna mean air mhean
Samhlachadh antenna
